Wdrażamy innowacyjne i uniwersalne rozwiązania z zakresu automatyki magazynowej dla wszystkich segmentów biznesowych.
Przenośniki rolkowe systemu tacek i skrzynek
Napęd przenośnika rolkowego 24V napędzany jest rolkami elektrycznymi połączonymi pasami poliklinowymi z innymi rolkami. Takie wyposażenie w połączeniu z systemami transportowymi, takimi jak przenośniki rolkowe grawitacyjne, przenośniki taśmowe, transfery, moduły rewersyjne, system czujników i sterowników, pozwalają na stworzenie w pełni zautomatyzowanego systemu logistyki wewnętrznej. Głównym zadaniem przenośników rolkowych z napędem 24V jest gromadzenie i dystrybucja ładunków z wykorzystaniem wydzielonych stref buforowych. Każda strefa uruchamiana jest oddzielnym walcem elektrycznym z możliwością zmiany prędkości lub kierunku ruchu.
Przenośnik rolkowy z napędem prostym i obrotowym
Przenośnik napędowy to przenośnik rolkowy, w którym napęd z silnika przekazywany jest na króliki za pomocą wału transmisyjnego. Moduł napędowy to sekcja, która ma własny napęd. To podstawowy moduł, który łączy się świadomie odcinkami prostymi, obrotowymi i narożnymi o dowolnej konfiguracji. Urządzenie to złożona stalowa rama, rolki, wałek, pasy PU, silnik i blenda.
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Temperatura otoczenia: 5°C÷45°C.
● Maksymalna prędkość: 1 m/s
● Średnica rolki: 50 mm.
● Powierzchnia rolki: cynkowanie
● Napęd: 400V.
● Transmisja napędu: pasek okrągły PU.
● Sposób transmisji: od wału do rolki.
Przenośnik rolkowy prosty i obrotowy grawitacyjny. Przenośnik rolkowy
Odcinek prosty przenośnika rolkowego grawitacyjnego może być montowany pod kątem lub poziomo. Po zamontowaniu pod kątem prędkość transportowanych przedmiotów wzrasta proporcjonalnie do stopnia nachylenia. Urządzenie składa się ze stalowej ramy, rolek grawitacyjnych prostych, blendy.
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Temperatura otoczenia: 5°C÷45°C.
● Prędkość zależy od przesyłki i kąta nachylenia sekcji.
● Średnica rolki: 50 mm.
● Powierzchnia rolki: cynkowanie.
Prosty składany przenośnik rolkowy
Bramki podnoszone grawitacyjnie umożliwiają swobodne przejście przez główną linię przenośnika. Kiedy skrzydło jest podniesione, przepływ transportowy zatrzymuje się i wznawia po opuszczeniu do pierwotnej pozycji. Urządzenie składa się ze stalowej ramy, układu podnoszącego, rolek grawitacyjnych oraz blendy.
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Temperatura otoczenia: 5°C÷45°C.
● Prędkość zależy od przesyłki i kąta nachylenia sekcji.
● Średnica rolki: 50 mm.
● Powierzchnia rolki: cynkowanie.
Napędowy narożny rolkowy Merge
W zależności od lokalizacji, narożny przenośnik rolkowy wspomaga wprowadzanie przedmiotu na linię główną lub cofanie głównej na linie drugorzędne, wykorzystując przerwy w transporcie towaru. Bezpośrednio powiązany z modułem obrotowym lub pop-up. Urządzenie składa się ze stalowej ramy uformowanej pod kątem 30°, 45°, rolki elektrycznej, rolek PolyVee, taśm, sterownika, czujników Viblend.
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Kąt połączenia: 30°, 45°.
● Temperatura otoczenia: 5°C÷45°C.
● Maksymalna prędkość: 1 m/s.
● Średnica rolki: 50 mm.
● Powierzchnia rolki: cynkowanie.
● Napęd: Napęd: 24V.
● Transmisja napędu: pasowo-klinowa.
● Sposób transmisji: z rolki na rolkę.
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Kąt połączenia: 30°, 45°.
● Temperatura otoczenia: 5°C÷45°C.
● Maksymalna prędkość: 1 m/s
● Średnica rolki: 50 mm.
● Powierzchnia rolki: cynkowanie.
● Transmisja napędu: pasek okrągły PU.
● Sposób transmisji: wyrzucony rolek.
Napędowy narożny rolkowy LINESHAFT
Przenośnik rolkowy kątowy w zależności od lokalizacji pomaga wprowadzać ładunek do linii głównej lub odprowadzać go z linii głównej na linie drugorzędne. Przenośnik rolkowy narożny pracuje w układzie z przenośnikiem rolkowym napędzanym lineshaft. Urządzenie składa się ze stalowej ramy uformowanej pod kątem 30°, rolek 45°, wału, pasów PU oraz blendy.
Pionowy przenośnik podnoszący
Winda pionowa umożliwia transport przedmiotów na czterech poziomach. Wszystkie windy są indywidualnie projektowane zgodnie z wymaganiami zamawiającego. Wózki są w pełni dopasowane do przenośnika. Zestaw urządzeń: regał, kolumna windy, wózki-transportery strefowe.
Dane techniczne:
● Maksymalne obciążenie: 150 kg
● Temperatura otoczenia: 5°C÷45°C.
● Maksymalna prędkość: 2 m/s.
● Liczba wózków: 1÷2.
● Rodzaj napędu: hamujący silnik.
● Napęd: 400 V.
● Moc: Moc silnika: 4 kW.
● Transmisja napędu: pasek zębaty.
Spiralny podnośnik grawitacyjny
Winda spiralna to solidna konstrukcja składająca się ze spiralnego przenośnika grawitacyjnego zamontowanego na stojaku nośnym. Wymiary zależą od przewożonych przedmiotów i miejsca instalacji. Wszystkie windy projektowane są indywidualnie według potrzeb zamawiającego. Zestaw urządzeń: spiral nośna konstrukcji, spiral grawitacyjna (segmenty grawitacyjne proste i obrotowe), podpory.
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m
● Temperatura otoczenia: 5°C÷45°C
● Szybkość zależy od wysyłki
● Skok spirali: 750 mm
Rozdzielacz
Główną funkcją transferów stosowanych w systemach automatyki magazynowej jest przenoszenie ładunku pomiędzy kierunkami prostymi lub równoległymi. Ładunek jest podnoszony za pomocą silnika elektrycznego, po czym jest przenoszony na linie łączące za pomocą pasów transmisyjnych. Obciążenie jest przenoszone prostopadle do kierunku ruchu z jednoczesną zmianą jego orientacji o 90.
Transfer pasowej
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Temperatura otoczenia: 5°C ÷ 45°C.
● Maksymalna prędkość: 1 m/s.
● Kąt opadania: 90 °
● Maksymalna liczba pasów: 4.
● Napęd: 24V.
● Transmisja napędu: pas transmisyjny.
● Sposób transmisji: z rolki elektrycznej na pas.
Rozdzielacz
Moduł Pop-Up służy do przekierowania obciążeń na sąsiednią linię zainstalowaną pod kątem 30° lub 45°. Przedmioty są podnoszone przez silnik elektryczny, a następnie przesuwane na rolkach pod pewnym stałym kątem. Podczas korzystania z tego urządzenia obiekt nie zmienia orientacji podczas przekierowania.
Moduł POP-UP
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m
● Temperatura otoczenia: 5°C ÷ 45°C
● Maksymalna prędkość: 1 m/s
● Kąt opadania: 30 ° / 45 °
● Kierunek opadania: prawo/lewo
● Maksymalna liczba rzędów: 6
● Napęd: 24V
● Transmisja napędu: pasek PU
● Sposób transmisji: z rolki elektrycznej na rolkę.
Rozdzielacz
Moduł obrotowy służy do przekierowania obiektów na linii znajdującej się pod kątem 30°, 45° lub 90°. Ładunki są przekierowywane zgodnie z położeniem obracających się rolek. W niektórych przypadkach możliwa jest zmiana kierunku położenia obiektu o 90°.
Moduł obrotowy
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Temperatura otoczenia: 5°C ÷ 45°C.
● Maksymalna prędkość: 1 m/s.
● Kąt opadania: 30 ° / 45 ° / 90 °
● Liczba rzędów: 2.
● Napęd: 24V.
● Transmisja napędu: pasek PU
● Sposób transmisji: z rolki elektrycznej na rolkę.
Systemy przenośników taśmowych tacek i skrzynek
Przenośniki taśmowe służą do transportu przedmiotów o ustalonych kształtach i różnych rozmiarach. Zaletą tego typu urządzeń jest bardzo niski poziom hałasu i minimalnych wibracji, płynna praca oraz wysoki moment obrotowy od rozruchu. Do transportu przedmiotów między poziomami niezbędny jest przenośnik taśmowy międzypoziomowy. Charakteryzuje się wysoką wydajnością.
Przenośnik taśmowy z napędem prostym i strefowym
Ten typ przenośnika łączy w sobie funkcjonalność dwóch systemów - przenośnika taśmowego i strefowego przenośnika rolkowego. Dzięki taśmie, na której poruszający się obiekt spoczywa na całej płaszczyźnie, przenośnik gromadzi towary o różnych kształtach i rozmiarach. Każda strefa porusza się rolką elektryczną - pozwala to na ustawienie indywidualnej prędkości transportu produktu w każdej strefie z osobna. Przenośnik składa się ze stalowej ramy, rolek elektrycznych, rolek i przenośnika taśmowego, układu rolek napinających i podtrzymujących, sterowników, czujników oraz blendy.
Przenośnik taśmowy strefowy
Dane techniczne:
● Maksymalne obciążenie: 30 kg/strefa.
● Temperatura otoczenia: 0°C ÷ 40°C.
● Maksymalna prędkość: 1 m/s.
● Materiał taśmy: poliester i PVC.
● Napęd: 24V.
● Transmisja napędu: przenośnik taśmowy.
● Sposób transmisji: z rolki elektrycznej na taśmę.
Przenośnik taśmowy z napędem bezpośrednim i strefowym
Jest to urządzenie o dużej wydajności. Dzięki swojej konstrukcji zapewnia dopasowanie całej powierzchni podstawy przedmiotu. Jest idealnym rozwiązaniem do transportu drobnych towarów, opakowań polietylenowych oraz innych towarów z miękkim dnem. Przenośnik składa się z konsoli napędowej, stalowej ramy, przenośnika taśmowego, układu rolek napinających i podtrzymujących oraz blendy.
Przenośnik taśmowy
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m.
● Temperatura otoczenia: 0°C ÷ 40°C.
● Maksymalna prędkość: 1 m/s.
● Materiał taśmy: poliester i PVC.
● Powierzchnia płyt podporowych: ocynkowanie.
● Napęd: 400V.
● Transmisja napędu: przenośnik taśmowy.
● Sposób transmisji: od wału napędowego do taśmy.
Stosowany w konstrukcjach gdzie wymagany jest transport przedmiotów pomiędzy poziomami. Skoordynowana praca szczeliny górnej i dolnej pozwala obiektowi płynnie pokonywać podjazdy. Przenośnik składa się z konsoli napędowej, stalowej ramy, przenośnika taśmowego, układu rolek napinających i podtrzymujących oraz blendy.
Przenośnik taśmowy międzypoziomowy
Dane techniczne:
● Maksymalne obciążenie: 50 kg/m
● Temperatura otoczenia: 0°C ÷ 40°C
● Maksymalna prędkość: 1 m/s
● Materiał taśmy: poliester i PVC.
● Powierzchnia płyt podporowych: ocynkowanie.
● Napęd: 400V
● Transmisja napędu: przenośnik taśmowy.
● Sposób transmisji: od wału napędowego do taśmy.

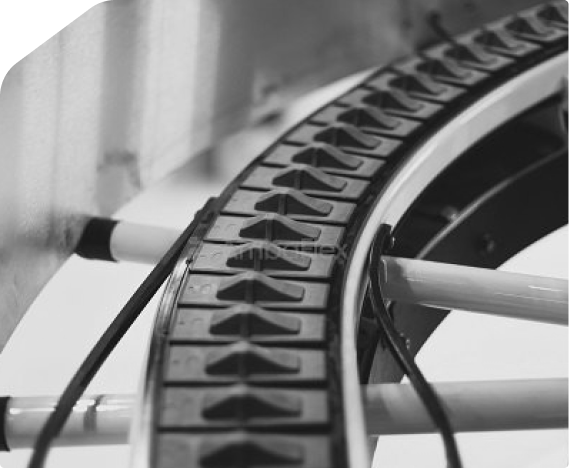

Spiralny przenośnik taśmowy w dół/w górę
Uniwersalny przenośnik spiralny do średnich i dużych produktów. Jest idealny do obsługi produktów w opakowaniach zbiorczych i pudeł w logistyce i jest używany do różnych funkcji, od podnoszenia po układanie w stosy. System rolek bocznych jest prosty i niezawodny, a elementy sterujące i czujniki nie są wymagane. Ciągły ruch to idealne rozwiązanie w trudnych sytuacjach związanych z niestabilnymi produktami i dużą prędkością produkcji.
SpiralVeyor SV
Dane techniczne:
● Zakres szerokości pasa: 300-600 mm 12-24".
● Wielopas: 1-3 równoległe pasy.
● Zakres obciążenia: na taśmie do 50 kg/m | 34 funty/stopę.
● Zakres prędkości: standardowo do 60 m/min 200 stóp na minutę.
● Wysokość nad poziomem morza: prawie ograniczona, zwykle układ napędowy 15 m | 50 stóp.
● Długość paska: do 60 m na system napędowy 200 stóp.
Spadek/wznoszenie przenośnika spiralnego
Spiralne przenośniki taśmowe o bardzo szerokiej taśmie, zaprojektowane specjalnie do obsługi produktów ponadgabarytowych, paczek i materiałów sypkich. SVe łączy w sobie o 50% bardziej zwartą konstrukcję z taśmą, która jest o 30% szersza niż inne przenośniki spiralne dostępne na rynku. Nie ma żadnego porównania. Szeroki pas składa się z kilku równoległych torów, które tworzą jeden przenośnik taśmowy. Umiejscowienie kilku gąsienic zapewnia zwiększoną siłę uciągu podczas pracy z dużymi obciążeniami, pozostając jednocześnie kompaktową opcją tego rodzaju.
Seria SpiralVeyor SVe
Dane techniczne:
● Zakres szerokości pasa: 600-1200 mm | 24-48"
● Pas wielościeżkowy: 2 lub 3 równoległe pasy
● Zakres obciążenia: łącznie na taśmę, do 100 kg/m | 67 funtów/stopę
● Zakres prędkości: do 60 m/min 200 stóp na minutę
● Wysokość nad poziomem morza: prawie nie ograniczona, zazwyczaj dla przesuwu 15 m | 50 stóp
● Długość paska: do 60 m na system napędowy 200 stóp
Dane techniczne:
● Zakres szerokości okręgu: 100 mm | 4".
● Nominalna szerokość produktu w świetle: 300, 400, 600 mm | 12, 16, 24".
● Wielopas: nie.
● Zakres obciążenia: 35 kg/m | 23,5 funta/stopę
● Zakres prędkości: do 60 m/min 200 stóp na minutę.
● Wysokość nad poziomem morza: prawie ograniczona, zwykle układ napędowy 15 m | 50 stóp.
● Długość paska: do 60 m na system napędowy 200 stóp
ekonomiczne rozwiązanie do obróbki tulei wymiarowych. Jest specjalnie zaprojektowany do pracy ze sztywnymi obiektami o tym samym współczynniku kształtu.
Różnica polega na konstrukcji paska z kształtem pleców w kształcie skorpiona. Ta konstrukcja zapewnia liniowy kontakt ze znacznie większą przyczepnością do obrabianych przedmiotów. Dzięki temu maszyna może podnosić przedmioty większe niż szerokość taśmy z większą stabilnością, być może przy większym nachyleniu i mniejszym kosztem.
SpiralVeyor SVo
Systemy przenośników paletowych
Przenośnik rolkowy służy do poziomego transportu jednostek ładunkowych. Transport odbywa się w kierunku wzdłużnym
Przenośnik rolkowy prosty napędowy i grawitacyjny
Przenośnik łańcuchowy (dwutorowy) służy do transportu palet drewnianych lub podobnych pojemników. Transport odbywa się w kierunku poprzecznym. Na wyposażeniu znajduje się również trzytorowy przenośnik łańcuchowy, który służy do transportu różnego rodzaju palet.
Przenośnik łańcuchowy (podwójny tor)
Przenośnik łańcuchowy i zębaty z napędem bezpośrednim
Służy do transportu palet drewnianych lub podobnych pojemników. Transport odbywa się w kierunku poprzecznym.
Do transportu wykorzystywany jest również trzypasmowy przenośnik łańcuchowy
różne rodzaje palet.
Przenośnik łańcuchowy (podwójny tor)
Przenośnik łańcuchowy i zębaty z napędem bezpośrednim
Przenośnik łańcuchowy kombi służy do poziomego transportu kontenerów rolkowych o odpowiednich wymiarach i wadze.
Przenośnik z paskami zębatymi
Rolkowy stół obrotowy
Konwerter obrotowy z przenośnikiem rolkowym służy do zmiany kierunku ruchu lub obracania transportowanych jednostek w kierunku wzdłużnym. Wykonuje standardowe skręty o 90° i 180°. obrót odbywa się za pomocą koła ciernego. Przenośnik łańcuchowy może być również wyposażony w ten konwerter obrotowy.
Przenośniki rolkowe obrotowe 1200
Przenośnik łańcuchowy i zębaty z napędem bezpośrednim
Obrotowe elementy przenośnika rolkowego służą do zmiany kierunku lub obrotu jednostek kontenerowych podczas transportu. Zakręty wykonywane są pod kątem 90° i 180°. Obrót odbywa się za pomocą napędu łańcuchowego. Przenośnik łańcuchowy może być wyposażony w ten konwerter obrotowy.
Mechanizm obrotowy 1500
Przemieszczanie i obracanie elementów przenośnika
Elementy przemieszczające i obrotowe przenośnika wykonują przede wszystkim obracanie palet od transportu poprzecznego na przenośniku łańcuchowym do transportu wzdłużnego na przenośniku rolkowym, bez zmiany kierunku transportu. Funkcję można wykonać również w odwrotnym kierunku. Obrót odbywa się za pomocą napędu łańcuchowego.
Przemieszczanie i obracanie elementów przenośnika
Przenośnik łańcuchowy i zębaty z napędem bezpośrednim
Łańcuchowe elementy wyporowe przenośnika znajdują zastosowanie głównie w magazynach o niskim przepływie towarów. Urządzenie to służy do przesuwania transportowanego materiału o 90° bez zmiany jego kierunku. Skręt wykonywany jest ruchem obrotowym (podkładka mimośrodowa) przenośnika łańcuchowego.
Łańcuchowe elementy wyporowe przenośnika
Przenośnik poziomy przeznaczony jest do przemieszczania bloków, które zostały usunięte z przenośnika, przeniesione i przeniesione na inny element transportujący. Jest dostępny z napędem stacjonarnym. Taki przenośnik służy do poruszania się na krótkich dystansach. W ten element można wyposażyć przenośniki łańcuchowe, rolkowe i taśmowe. Układnice automatyczne w liczbach.
Ruch jednostek tary
Dozownik pionowy i wózek paletowy
Dyspenser służy do układania 12 standardowych palet, jak również do ich demontażu. Palety mogą być podawane wzdłużnie i poprzecznie. Zarówno przenośniki rolkowe jak i łańcuchowe nadają się do każdego rodzaju transportu. Istnieje kilka rodzajów dozowników palet: dozowniki pneumatyczne do zastosowania w przemyśle spożywczym, dozowniki elektryczne z naciskiem na wysoką wydajność oraz dozowniki hydrauliczne do zastosowania w instalacjach kompaktowych.
Szafarka
Przenośnik łańcuchowy i zębaty z napędem bezpośrednim
Wózek paletowy (VW) to poziomy przenośnik do przemieszczania niewielkich ładunków, które zostały pobrane z innych przenośników, przeniesione i przeniesione na inny element transportowy. Posiada napęd stacjonarny lub ruchomy. Wózek paletowy stosowany jest dla średnich i większych jako element załadunku i rozładunku. Przenośnik łańcuchowy, rolkowy i taśmowy oraz widły teleskopowe mogą służyć jako urządzenie chwytające ładunek.
Transport palet
Przenośnik poziomy przeznaczony jest do przemieszczania bloków, które zostały usunięte z przenośnika, przeniesione i przeniesione na inny element transportujący. Jest dostępny z napędem stacjonarnym. Taki przenośnik służy do poruszania się na krótkich dystansach. W ten element można wyposażyć przenośniki łańcuchowe, rolkowe i taśmowe. Układnice automatyczne w liczbach.
Ruch jednostek tary
Elastyczne systemy transportowe tacek i pudełek
Znajduje szerokie zastosowanie w przeładunkach towarów, sortowaniu kurierskim oraz w małych firmach. Ułatwia załadunek i rozładunek towarów znajdujących się pomiędzy strefą załadunku a samochodem.
Dzięki zastosowaniu „systemu nożycowego” przenośnik można montować w różnych formach np. w formie liter C, S, O, a także regulować jego długość.
Napędzany elastyczny przenośnik
Elastyczny przenośnik ułatwia transport wewnętrzny w centrach logistycznych. Regulowana prędkość pozwala dostosować urządzenie do własnych potrzeb i kontrolować proces transportu. Maksymalna długość przenośnika w formie rozłożonej jest trzykrotnie większa od oryginału (w stanie złożonym). Polecane są do tradycyjnych systemów transportu ładunków, podczas cross-dockingu świetnie sprawdzają się również na maszynach produkcyjnych
Dane techniczne:
Maksymalne obciążenie: 450 kg/m.
Temperatury pracy: 10°C ÷ 50°C.
Średnica rolek: 5÷35 m/s.
Średnica rolki: 48 mm.
Powierzchnia wałka: cynkowanie.
Napęd: 220 +/-5%, 50/60 Hz.
Dane techniczne:
Maksymalne obciążenie: 450 kg/m
Temperatury pracy: 5°C ÷ 50°C
Średnica rolki: 48 mm
Powierzchnia wałka: cynkowanie.
Elastyczny przenośnik grawitacyjny
Przenośnik grawitacyjno-elastyczny z rolkami ma najwyższą elastyczność wśród urządzeń w tej kategorii. Jego niewątpliwą zaletą jest nośność 450 kg/mp. Maksymalna długość w stanie rozłożonym jest czterokrotnie większa niż oryginał. Pozwala to zaoszczędzić miejsce podczas przechowywania przenośnika poza godzinami pracy. Elastyczne przenośniki grawitacyjne są zwykle używane jako bufor, łącznik i strefa końcowa w systemach automatyki magazynowej.
